Установка предназначена для оперативного тушения пожаров из штатной ёмкости, из природных и искусственных водоемов и водопроводной сети.
Установка обеспечивает работу в трех режимах:
1) тонкораспыленной водой под высоким давлением;
2) сплошной и распыленной струей под номинальным (низким) давлением;
3) самозаполнение цистерны (емкости) из открытых водоисточников.

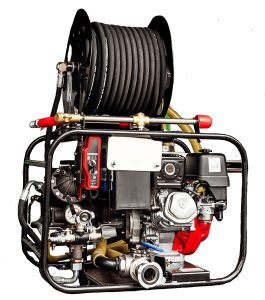

Функционально состоит из входной (всасывающей) магистрали, магистрали сброса излишнего давления, высоконапорной магистрали подачи огнетушащего состава (жидкости) и низконапорной магистрали подачи огнетушащего состава (жидкости). Конструктивно состоит из металлической рамы с установленной бобиной и намотанным на неё шлангом (рукавом) высокого давления, аккумулятором. На раме так же установлены двигатель, насос высокого давления, регулятор давления с манометром, ствол высокого давления.
Все узлы и агрегаты УПВД смонтированы на единой раме.
| № п\п | Наименование характеристики | Значение |
| Основные параметры | ||
| 1. | Габаритные размеры установки, мм:
– длина – ширина – высота – высота по катушке |
700 480 500 950 |
| 2. | Масса установки сухая, кг | 118 |
| 3. | Максимальное давление на входе в катушку, бар | 40 |
| 4. | Расход воды в номинальном режиме1), л/с
– сплошной струи – распыленной струи |
0.35 0.15 |
| 5. | Кратность пены, не менее | 9 |
| 6. | Максимальная дальность2) струи в номинальном режиме, м, не менее:
– водной сплошной – водной распыленной – пенной |
15 5 5 |
| 7. | Угол факела распыленной струи , градусов, не менее | 30 |
| 8. | Длина рукава в катушке, м | 50 |
| 9. | Диаметр рукава высокого давления, мм | 12 |
| 10. | Способ укладки рукава | Вручную |
| 11. | Время укладки рукава, мин., не более | 3 |
| 12. | Втулки фторопластовые на оси катушки, шт | 2 |
| 13. | Кожух АКБ грязезащитный пластиковый | Защита клемм АКБ от попадания влаги |
УПВД «KOTORNA» в отличие от «классических» УПВД типа «Ермак», используемых в учреждениях и организациях лесного хозяйства, лишена «классических» недостатков, присущих УПВД подобного типа:
– отсутствие полноценной защиты от гидроудара. Встроенный байпасный режим работы насоса высокого давления обеспечивает защиту от гидроудара в течении всего 2-3 минут, что влечет травмоопасность для ствольщика, необходимость привлечения дополнительного оператора УПВД, следящего по манометру за нагнетаемым давлением;
– возможность работы УПВД исключительно чистой водой, абразивные включения недопустимы;
– недостаточный уровень нагнетания давления во всасывающей линии, максимальный рабочий перепад высот составляет 0,5 м;
– поршни (плунжеры) насоса ВД соприкасаются с перекачиваемой жидкостью, критичны к воздействию химических реагентов, в т.ч. пенообразователей, смачивателей, ретарданта и пр., что ограничивает возможности применения УПВД в различных пожарных ситуациях;
– невозможность ситуационной регулировки производительности УПВД;
– УПВД критична к долговременной работе в экстремальных условиях (пыль, жара) из-за возможного перегрева насоса, требуется периодический перерыв в работе.
Стоимость УПВД «KOTORNA» уточняйте у менеджера.
